Máy cắt thẳng ống tự động không chip SC-4-1000A

Quay lại

  • Máy cắt thẳng ống tự động không chip SC-4-1000A
  • Máy cắt thẳng ống tự động không chip SC-4-1000A
  • Máy cắt thẳng ống tự động không chip SC-4-1000A

Tính năng

Thông số cơ bản

Video

Ứng dụng công nghiệp

Liên hệ với chúng tôi

Tính năng

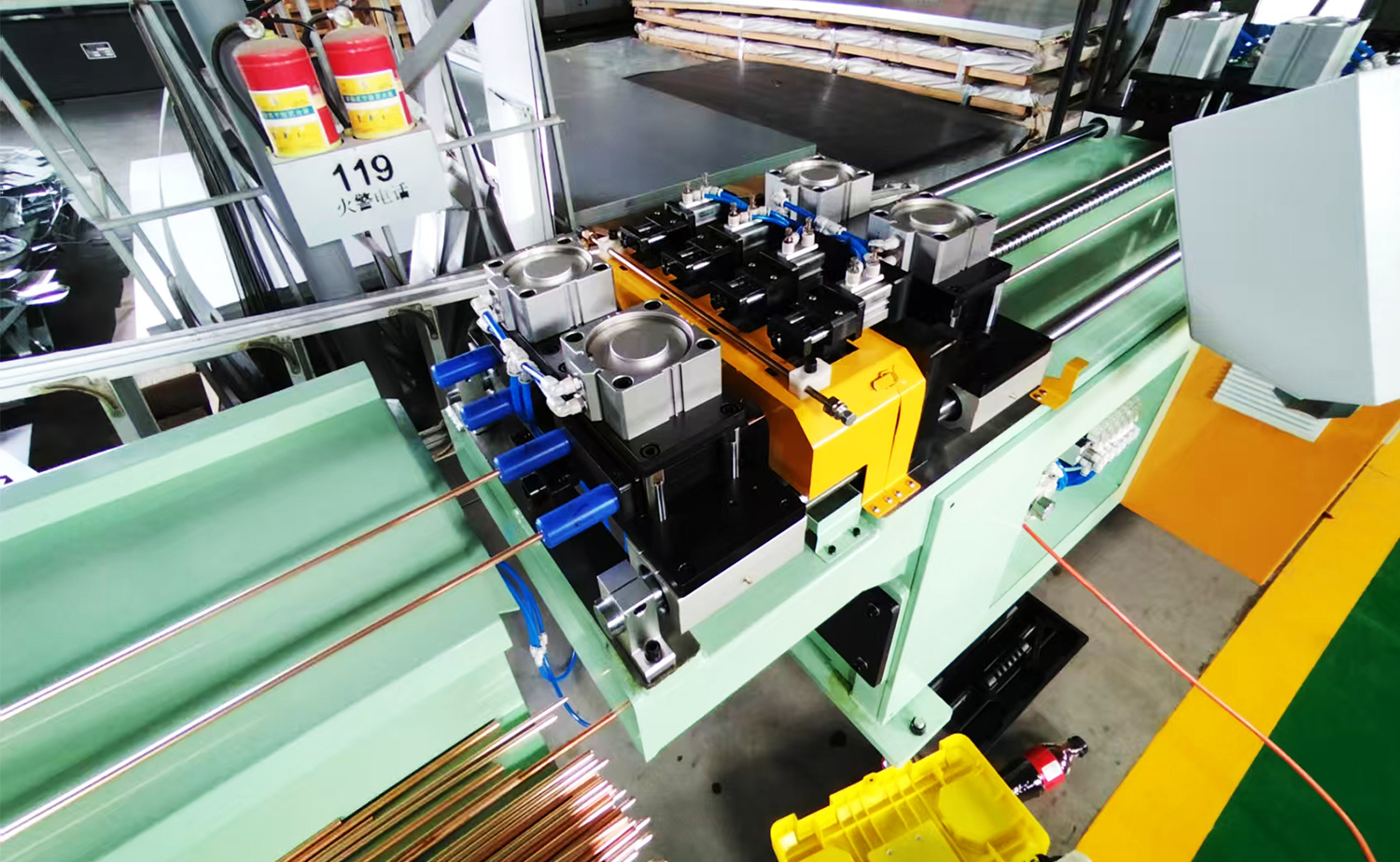

1. Thiết kế khuôn kẹp ba phần giúp giảm biến dạng ống một cách hiệu quả, mang lại bề mặt cắt sạch và mịn để có kết quả tối ưu.
2.Với độ đồng tâm chính xác, máy đảm bảo sự liên kết tuyệt vời, góp phần tạo ra các mối hàn chất lượng cao trong các công đoạn xử lý tiếp theo.
3.Sử dụng công nghệ cắt không chip, hệ thống có tính năng cắt quay 360° và kẹp hai điểm, mang lại đường cắt hiệu quả và chính xác đồng thời giảm thiểu lãng phí.

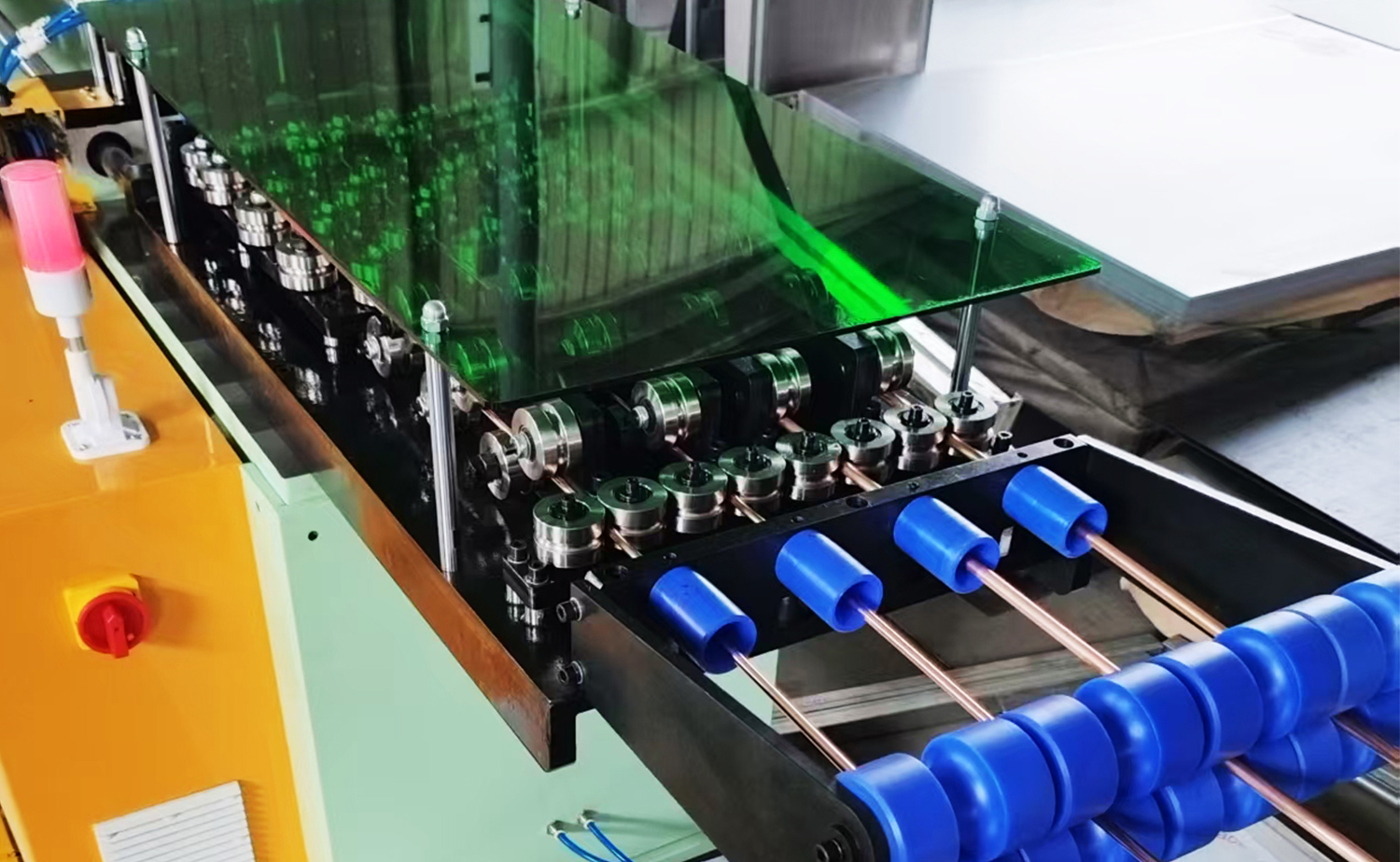

4. Bánh xe làm thẳng bằng nylon, kết hợp với đai cao su hình chữ “U”, nhẹ nhàng dẫn hướng ống, ngăn ngừa mọi hư hỏng hoặc trầy xước trên bề mặt trong quá trình vận hành.

Bảng thông số

Thông số kỹ thuật chính

Mục tham số Nhận xét
Chất liệu loại Ống đồng TP2 (M/M2), nhôm mềm 6063 hoặc sản phẩm tiêu chuẩn tương đương
OD & Độ dày đồng OD: ø16, ø18, ø22, ø28; Độ dày của tường: 1-2mm
Kích thước và trọng lượng cuộn dây Loại không quấn (cuộn gỗ OD: 1070mm, độ dày: 300mm); Lỗ bên trong: 136mm
Khả năng xử lý Số lần cắt mỗi chu kỳ 1 mảnh bố cục 1 1 1 1
Chiều dài cắt Tối thiểu: ≥60mm; Tối đa: 10.000mm
Đột quỵ cho ăn một lần 1000mm (cung cấp vít bi động cơ servo)
Hiệu quả sản xuất 6 lần cắt/phút (ví dụ L=1000mm, ống ø16) thay đổi theo đường kính và độ dày
Độ chính xác xử lý Dung sai độ thẳng 3‰ (khi L < 1000mm)
Dung sai chiều dài -L < 100mm: ±0.2mm-
-100–600mm: ±0,5mm
-600–1800mm: 0–1mm
-1800–4200mm: 0–3mm
Độ phẳng cuối cắt ≤ ± 0,5mm (L 1000mm)
Tình trạng bề mặt Không có vết trầy xước, vết kéo hoặc vết lõm rõ ràng trên ống đồng/nhôm
Môi trường Quyền lực 4kw
Áp suất không khí 0,5–0,7MPa
Kích thước - Thiết bị chính: 3500(L) × 950(W) × 1400(H) mm
- Giá đựng bộ sưu tập: 2000(L) × 950(W) × 800(H) mm
Dấu chân Tổng cộng: 13.500(L) × 1250(W) × 1800(H) mm (đề xuất) giá cuộn 3m, giá cuộn đến không gian máy chính 5m, chiều dài máy 3,5m, giá thu gom 2m
cân nặng 2200kg

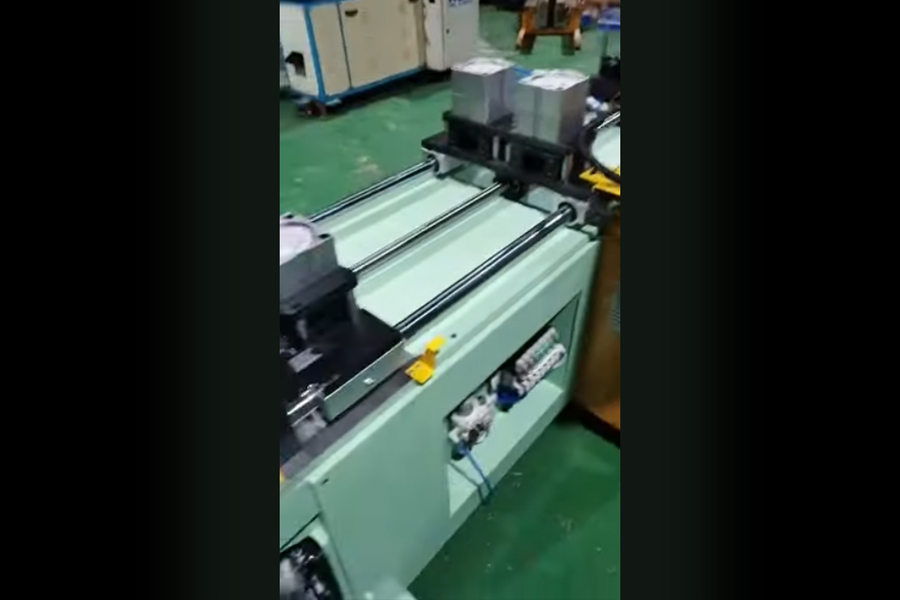

Video
