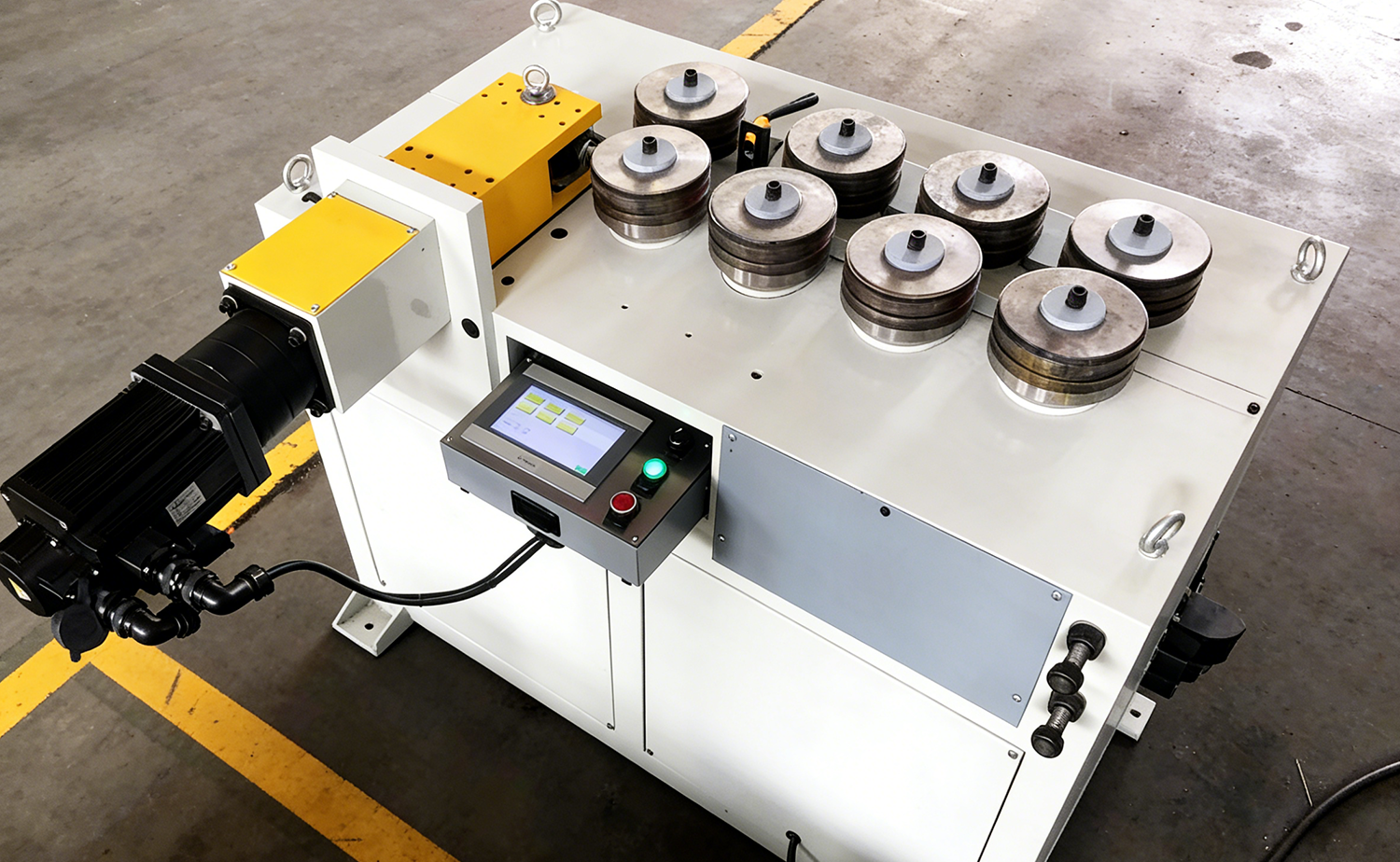

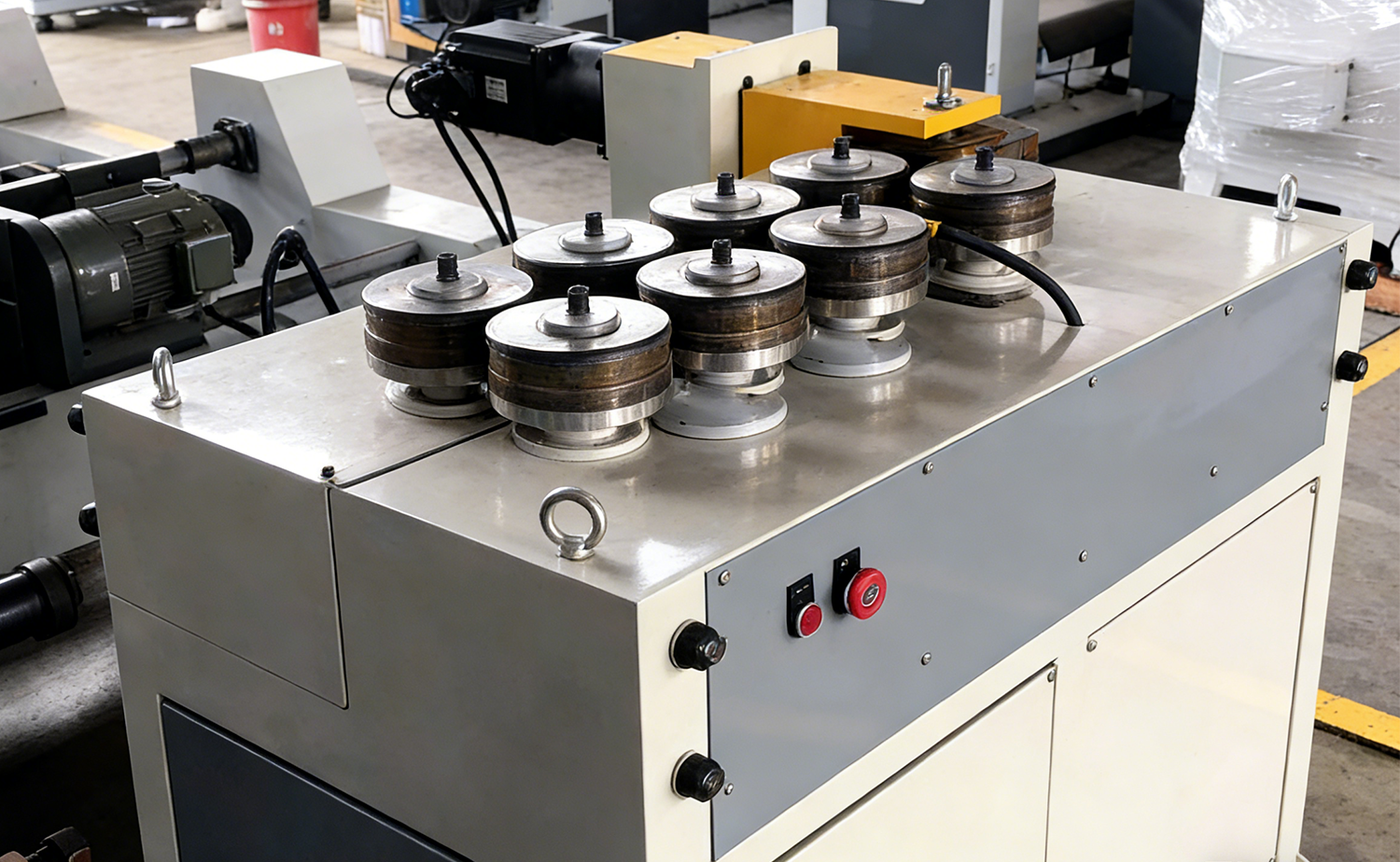

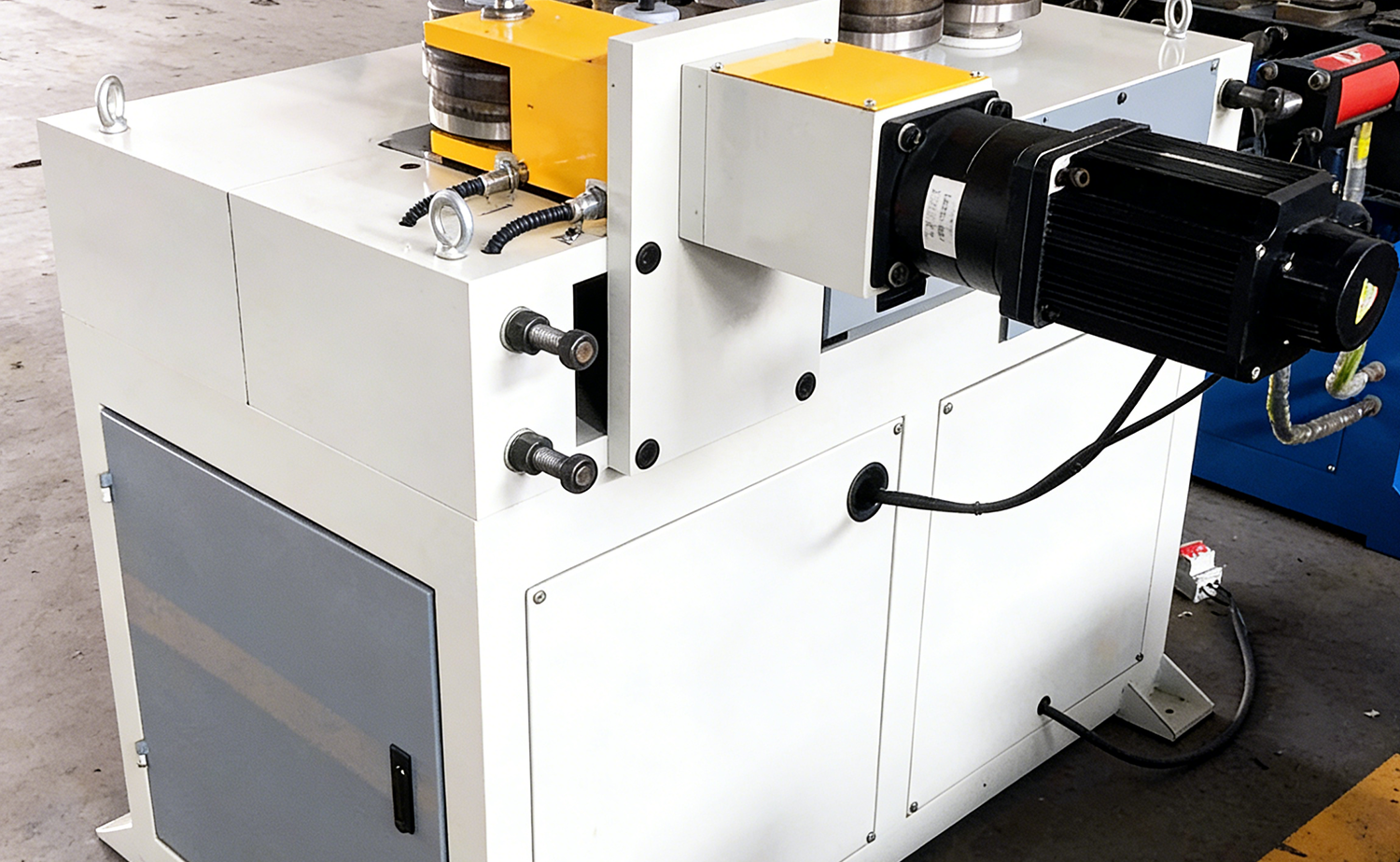

Máy uốn ống thành mỏng tốc độ cao dòng CNC GY40

Quay lại

  • Máy uốn ống thành mỏng tốc độ cao dòng CNC GY40
  • Máy uốn ống thành mỏng tốc độ cao dòng CNC GY40
  • Máy uốn ống thành mỏng tốc độ cao dòng CNC GY40
  • Máy uốn ống thành mỏng tốc độ cao dòng CNC GY40

Tính năng

Thông số cơ bản

Video

Ứng dụng công nghiệp

Liên hệ với chúng tôi

Tính năng

1. Bộ giảm tốc điều khiển bộ dây được dẫn động bằng con lăn, có cấu trúc nhỏ gọn và độ tin cậy cao.
2. Bánh xe truyền động không dễ trượt, chất liệu thành mỏng cũng có thể bị uốn cong.
3. Động cơ servo điều khiển sự thay đổi đường kính để nhận ra nhiều độ uốn khác nhau
bán kính trên một ống.
4. Công tắc chân còn có chức năng dừng khẩn cấp, dễ vận hành.
5. Máy đã cân bằng đường truyền, chỉ cần cài đặt các thông số trên
màn hình uch và có thể thu được hình tròn, hình cung hoặc hình xoắn ốc với các độ cong khác nhau.
6. Thay đổi hình dạng rãnh của khuôn có thể xử lý các mặt cắt kim loại khác nhau, chẳng hạn như thép góc, thép dẹt, thép tròn và các mặt cắt ngang đặc biệt khác.
7. Việc uốn các biên dạng bán kính lớn tránh được nhược điểm của việc chế tạo khuôn uốn ống cực lớn. Đó là sự bổ sung cần thiết mà các dòng máy uốn ống một đầu và hai đầu không thể có được.

Bảng thông số

Thông số kỹ thuật chính

Tên HSGY-40CNC HSGY-60CNC HSGY--80CNC HSGY-120CNC
Tối đa. Công suất lăn (thép carbon) Φ40×2.5mm Φ60×2.0mm Φ80x3mm Φ120x4mm
Tối đa. Công suất lăn (thép không gỉ) Φ40×1.3mm Φ50×2.0mm Φ80x2mm Φ110x3mm
Tối thiểu. Bán kính uốn R=4-7,5D 80mm 4-7,5 lần ống OD R=10D
Tối đa. Bán kính uốn Không giới hạn Không giới hạn Không giới hạn Không giới hạn
Tốc độ lăn 50-150 mm/giây 50-150 mm/giây 50-150 mm/giây 8m/phút
Tốc độ quay khuôn cán 30r/phút 36r/phút 20r/phút 15r/phút
Đường kính khuôn uốn 136mm 200mm 280mm
Công suất động cơ servo uốn 0,75kw 1 kw 2 kw 5kw (Mitsubishi)
Bộ chuyển đổi tần số cấp nguồn Công suất động cơ 3kw 4KW 7,5KW 15kw (Thương hiệu Trung Quốc)
Kích thước máy 900x600x1500mm 1000x800x1100mm 1500x1300x1200mm 2000x2000x1300mm
Trọng lượng máy 700KGS 1000KGS 1500KGS 4000KGS

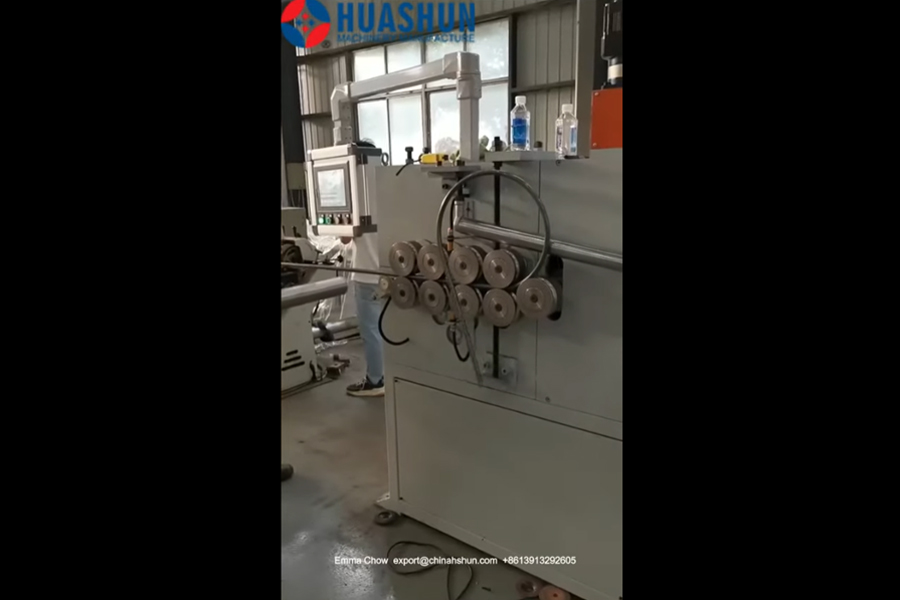

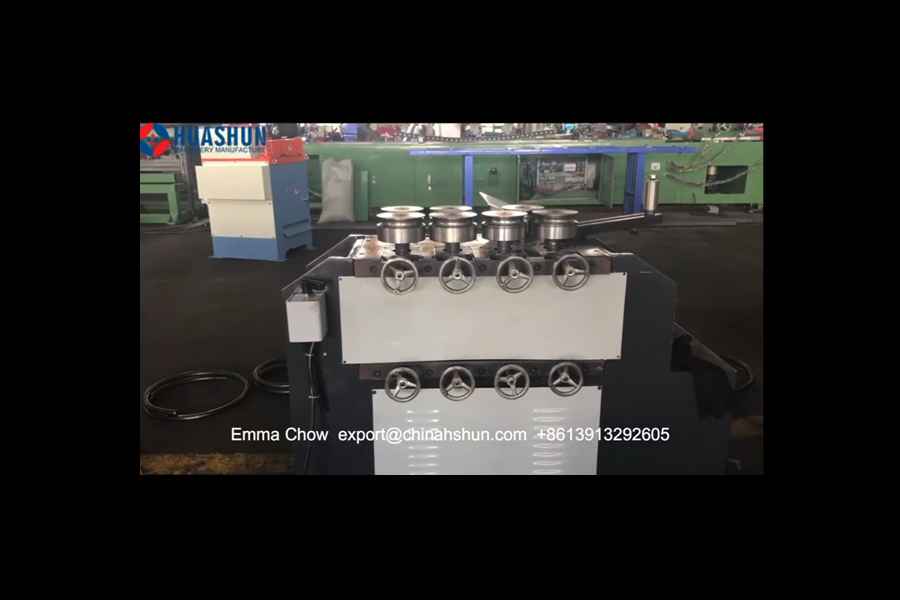

Video
