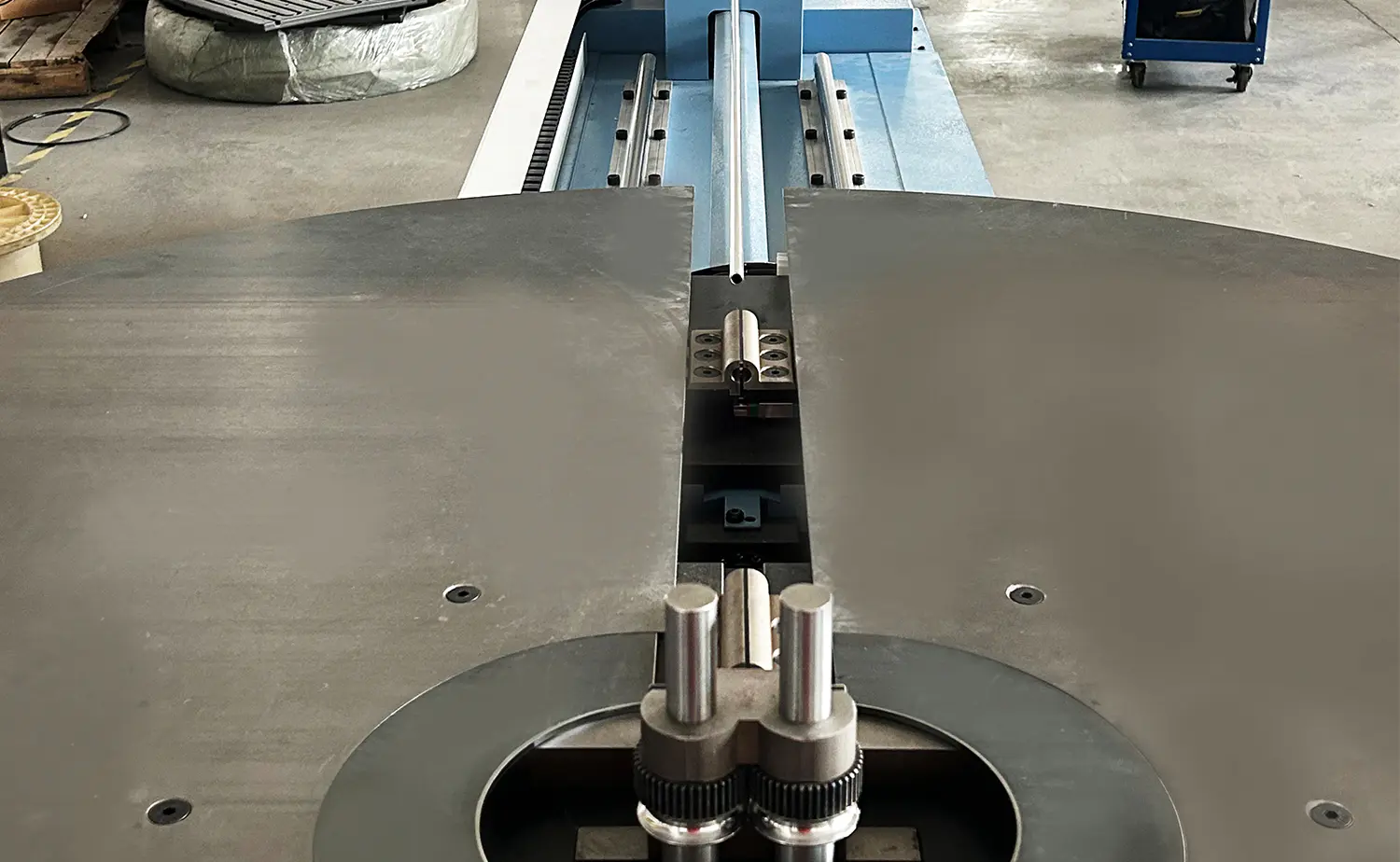

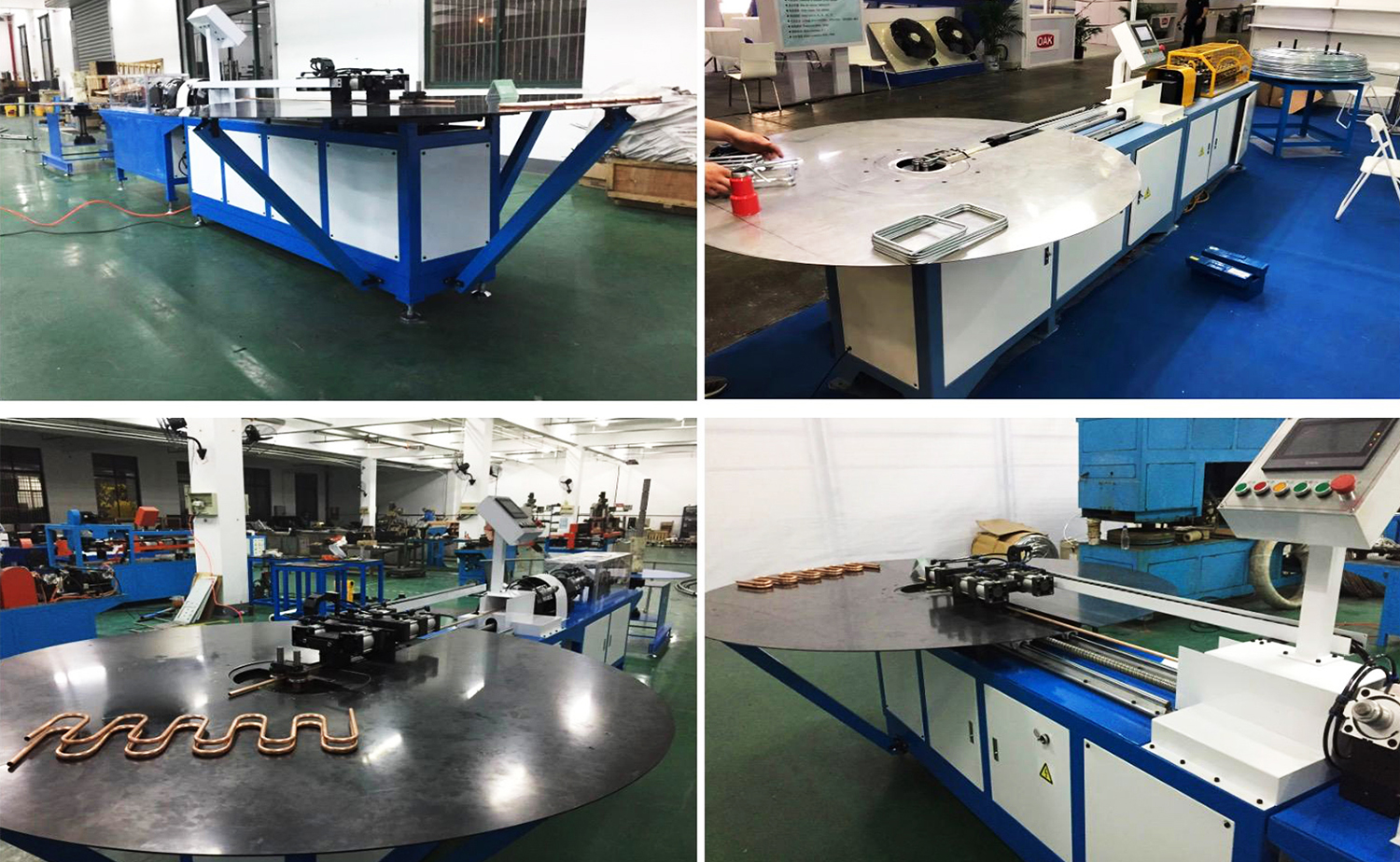

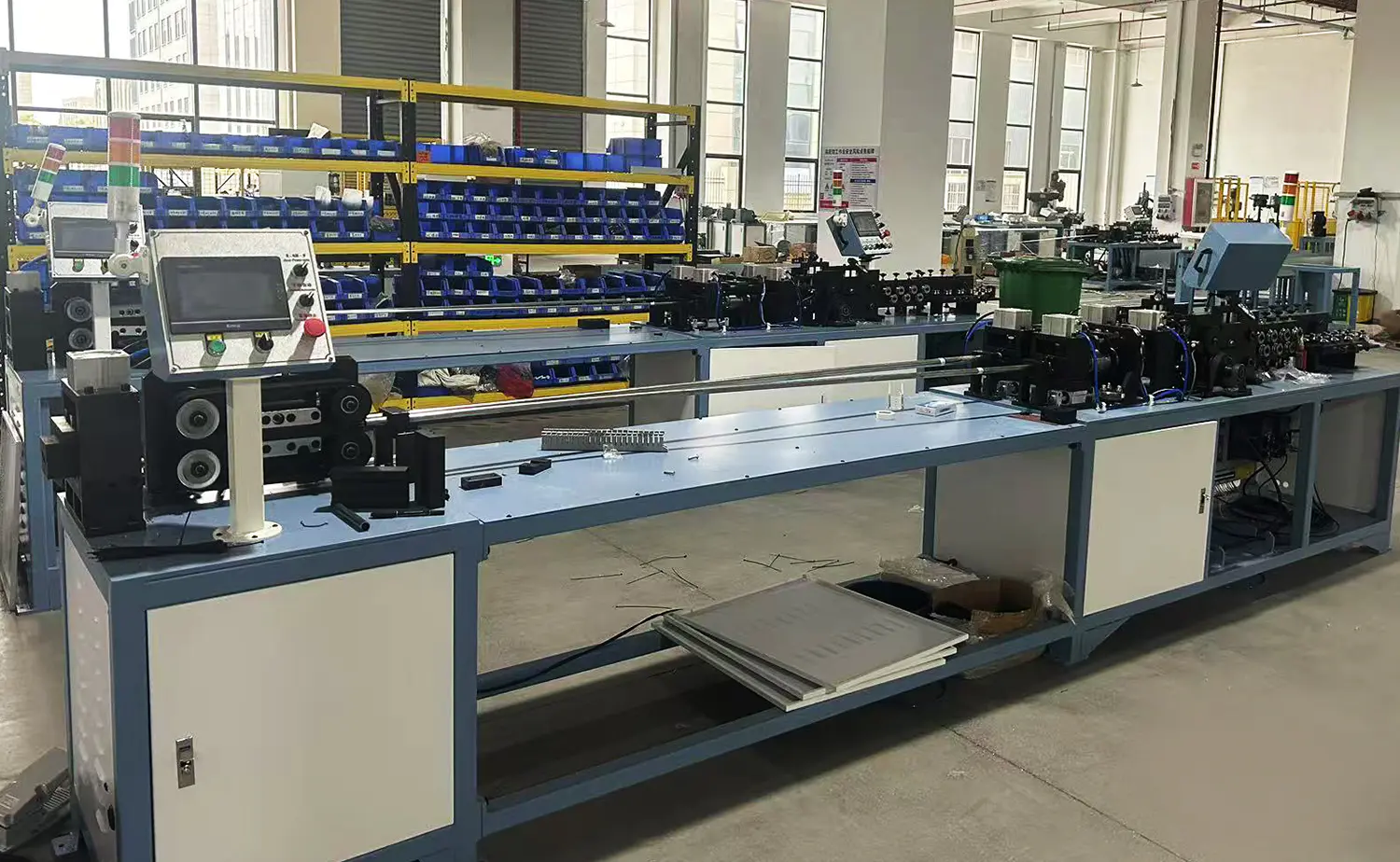

Máy uốn hình rắn hoàn toàn tự động dòng SB-20CNC

Quay lại

  • Máy uốn hình rắn hoàn toàn tự động dòng SB-20CNC
  • Máy uốn hình rắn hoàn toàn tự động dòng SB-20CNC
  • Máy uốn hình rắn hoàn toàn tự động dòng SB-20CNC
  • Máy uốn hình rắn hoàn toàn tự động dòng SB-20CNC

Tính năng

Thông số cơ bản

Video

Ứng dụng công nghiệp

Liên hệ với chúng tôi

Tính năng

Máy uốn ngoằn ngoèo hoàn toàn tự động tích hợp tháo cuộn, làm thẳng, cắt và uốn thành một thao tác duy nhất, được thiết kế đặc biệt để xử lý các ống nhôm, đồng hoặc Bundy đơn lẻ. So với các phương pháp thủ công truyền thống, hệ thống tự động này giúp tăng hiệu quả đáng kể và giảm chi phí lao động.

Khuôn kẹp ba phần giúp giảm thiểu sự biến dạng của ống, đảm bảo các cạnh cắt mịn và chính xác. Độ đồng tâm có độ chính xác cao được duy trì, đảm bảo chất lượng hàn tuyệt vời trong các quy trình tiếp theo. Hệ thống cắt không phoi sử dụng khả năng cắt quay 360° với kẹp hai điểm, đảm bảo vết cắt sạch mà không bị hao hụt vật liệu.

Máy có hệ thống uốn điều khiển bằng servo đã được cấp bằng sáng chế, được thiết kế để đạt được các góc và hướng uốn chính xác. Các công cụ uốn được thiết kế đặc biệt đảm bảo bán kính uốn nhất quán với độ biến dạng tối thiểu, tạo ra các đường uốn có chất lượng cao, hấp dẫn về mặt thị giác.

Bảng thông số

Thông số kỹ thuật chính

tham số dữ liệu
Vật liệu ống Ống đồng / Ống nhôm / Ống Bundy
Áp suất không khí 0,5-0,6 MPa
Áp suất thủy lực 5-7 MPa
Đường kính ống Φ3-20 mm (đổi khuôn)
Độ dày thành ống 0,3-1,5 mm
Khả năng uốn Ống đơn
Góc uốn 1 ~ 210 độ
Bán kính uốn R11~R50 (đổi khuôn)
Thời gian uốn Lên đến 110 lần/chu kỳ
Chiều dài cho ăn 10-700 mm/lần, có thể cấp liệu nhiều lần
Kích thước bảng Φ1-5 m (có thể tùy chỉnh)
Hệ thống điều khiển Điều khiển PLC / Màn hình cảm ứng
Công suất động cơ 9 kW
Hệ thống điện 380V, 50Hz, 3 Pha (Tùy chỉnh)
Kích thước 2350×780×1590 mm 1570×530×1170 mm (Bảng bị loại trừ)

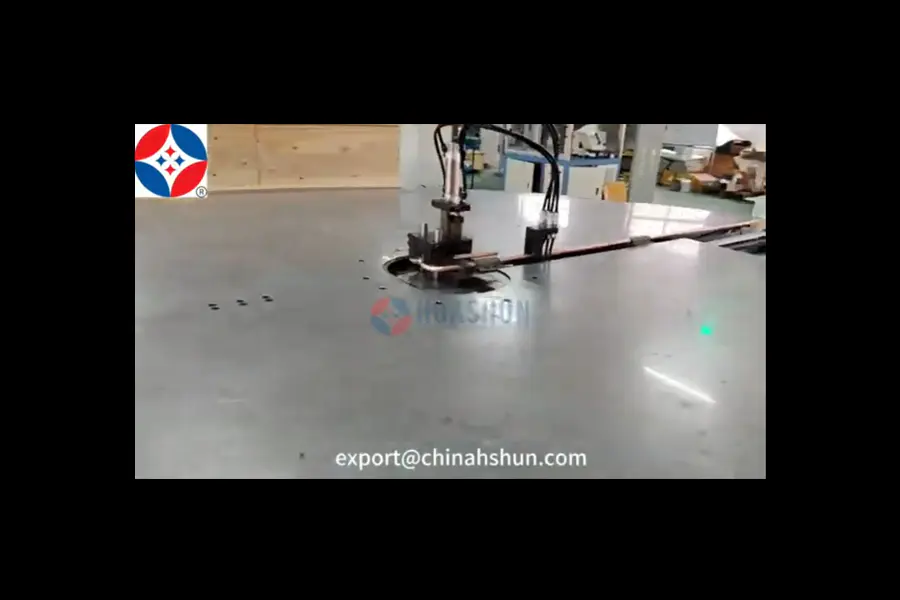

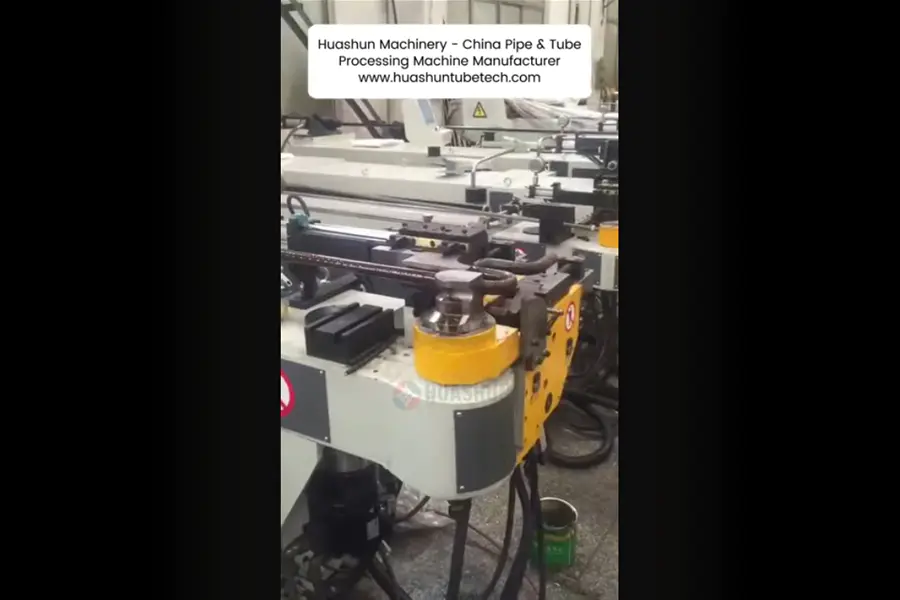

Video
