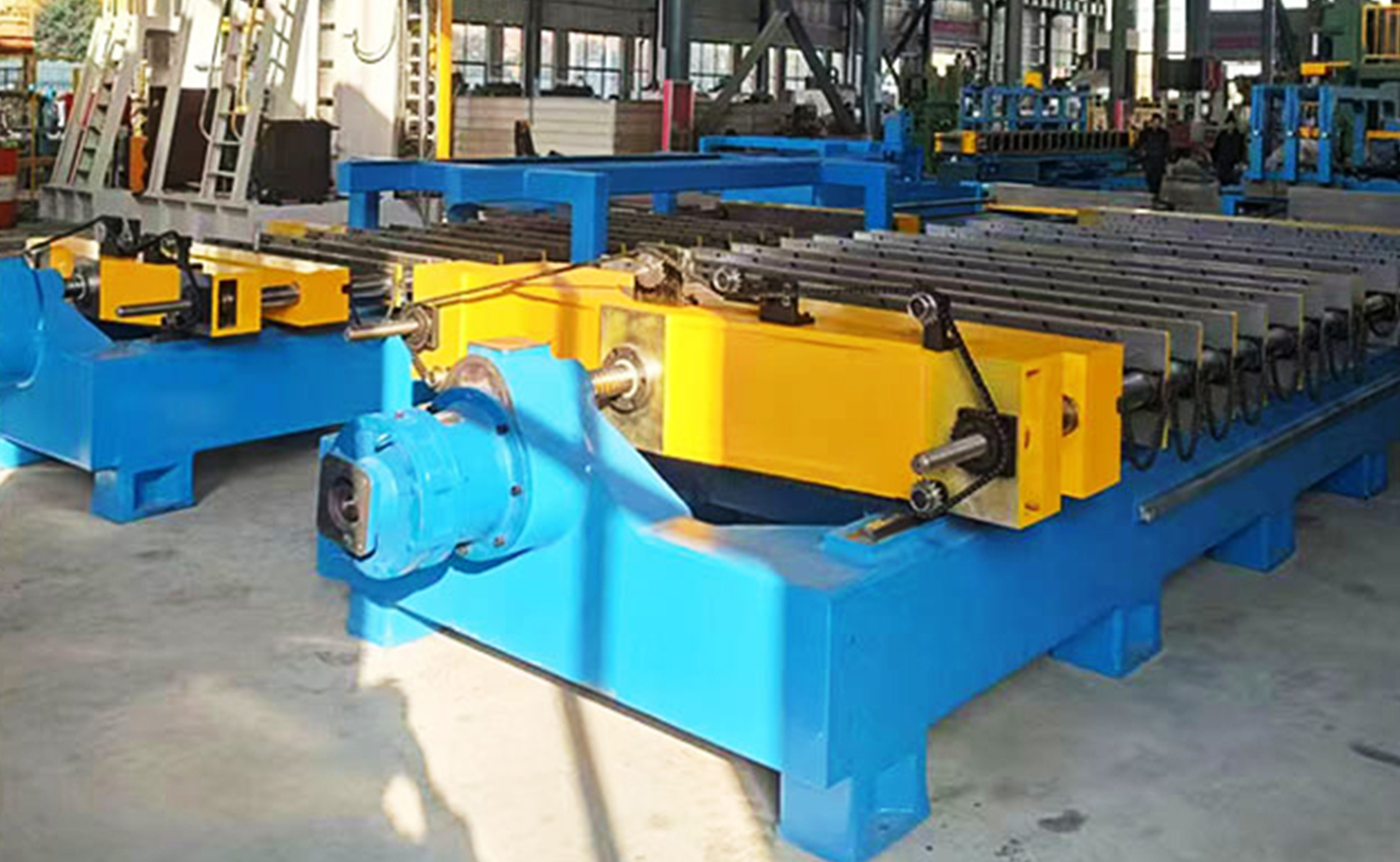

Bộ mở rộng ngang loại 3500

Quay lại

  • Bộ mở rộng ngang loại 3500
  • Bộ mở rộng ngang loại 3500

Tính năng

Thông số cơ bản

Video

Ứng dụng công nghiệp

Liên hệ với chúng tôi

Tính năng

Cấu trúc và thiết kế:Thiết kế giàn ngang cho phép đóng mở tự động để tải và dỡ ống dễ dàng.

Truyền động và Điều khiển: Một động cơ servo và ống điều khiển truyền động vít bi mở rộng và loe ra, với các cài đặt có thể điều chỉnh thông qua màn hình cảm ứng.

Chế độ hoạt động: Cung cấp cả chế độ thủ công và tự động, với tốc độ có thể điều chỉnh để mở rộng và bùng phát.

Tự động hóa: Chu trình sản xuất hoàn toàn tự động để vận hành ổn định và trơn tru.

Cài đặt nhanh:Thông số sản phẩm và lưu trữ mẫu cho phép thay đổi nhanh chóng và giảm thiểu thời gian ngừng hoạt động.

Khung và độ ổn định: Khung có độ cứng cao đảm bảo độ chính xác lâu dài và hoạt động ổn định.

Điều chỉnh độ dài: Điều chỉnh độ dài bằng động cơ servo với khả năng định vị và khóa tự động của giá đỡ hình chữ U.

An toàn và đẩy: Bao gồm việc đẩy phôi tự động và hệ thống khóa an toàn để vận hành an toàn.

Độ chính xác và độ bền: Đường ray dẫn hướng tuyến tính cung cấp chuyển động khuôn chính xác và khả năng chịu tải cao để có hiệu suất đáng tin cậy.

Bảo trì: Bể chứa không khí và bôi trơn tự động để vận hành trơn tru và bảo trì dễ dàng.

Giám sát thanh mở rộng: Có thanh mở rộng cường độ cao, thiết kế chống uốn cong và giám sát biến dạng tự động với cảnh báo.

Bảng thông số

Thông số kỹ thuật chính

Mục Loại servo 5/8 '' 3500 Loại servo 3/8 '' 3500
tham số Ф15,88mm X 50 Pitch X 43,3 Khoảng cách hàng X 6 Hàng X 36 lỗ Ф9,52mm X 25 Pitch X 21,65 Khoảng cách hàng X 6 Hàng X 8 lỗ
Chiều cao cuộn dây 200~3500mm 200~3500mm
Chiều cao vòi phun A (mm) 13-20 13-20
Chiều cao cổ áo B (mm) 2.5 1.5
Chiều dài đốt C (mm) 7 6
Góc cổ áo K (°) 60 60
Đường kính đạn D1 (mm)
Đường kính đốt D2 (mm) 16 9.68
Chiều cao tấm ốp trên H1 (mm) 30 mm 30 mm
Chiều cao tấm ván dưới H2 (mm) 60 mm 60 mm
Khoảng cách nội trú E, F (mm) 50 mm 50 mm
Độ dày ống 0,5 - 0,8 mm 0,28 - 0,5 mm
Loại mở rộng Ổ đĩa động cơ servo Ổ đĩa động cơ servo
loại ống Kẹp tóc chữ U, Kẹp tóc chữ U thẳng Kẹp tóc chữ U, Kẹp tóc chữ U thẳng
Hệ thống loe sáng độc lập, tốt hơn nhiều so với kiểu quét.
